Akustikbaffeln von Knauf AMF im Mensa-Einsatz

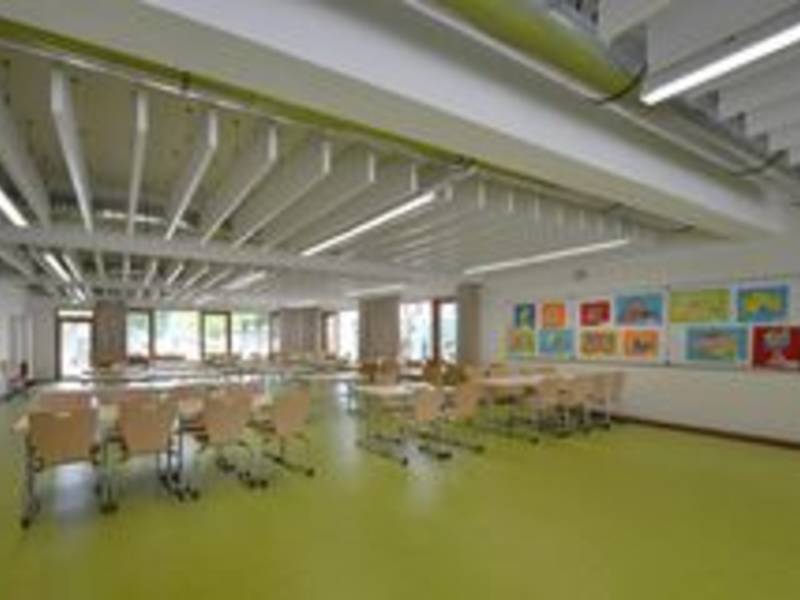

In der neueröffneten Mensa der Ganztagsgrundschule Fischerhuder Straße in Bremen ist es angenehm ruhig. Selbst dann, wenn die 120 Schulkinder erst essen und anschließend laut spielen und toben. Möglich machen das über 200 AMF Thermatex Baffeln von Knauf AMF, die von der Decke hängen. Sie haben einen hohen Schallabsorptionsgrad und reduzieren effektiv die Nachhallzeit. Für eine angenehme Raumakustik.

(Fotos: Knauf AMF/Michael Dieck)

Eine Schulmensa kann ohne Akustikoptimierung schnell zu einem nervenaufreibenden Ort werden. Das weiß Sascha Freyer aus langjähriger Erfahrung. Der Architekt des Bremer Architekturbüros Rosengart + Partner musste sich deswegen für die neue Mensa der Ganztagsgrundschule Fischerhuder Straße etwas einfallen lassen. „Das war gar nicht so einfach“, erinnert sich Freyer: „Die Akustikmessungen eines Ingenieursbüros hatten ergeben, dass eine klassische Lochakustikdecke in diesem 400 Quadratmeter großen Massivbau aus Beton nicht ausreichen würde, um die lange Nachhallzeit in den Griff zu bekommen.“

Für eine Schule ungewöhnlich: 222 Baffeln hängen von der Decke
Freyer entschied sich daher für eine Variante, die – anders als traditionelle Kassettendecken – in Schulen bislang selten anzutreffen ist: nämlich für AMF Thermatex Baffeln des Deckenspezialisten Knauf AMF. „Die Baffeln sind die ideale Lösung, da sie die akustisch aktivierbaren Flächen im Raum über das Maß von Decke und Wänden hinaus erweitern“, erklärt Freyer. Der Architekt ließ deswegen 222 Baffeln an der Decke aufhängen, jede von ihnen 1500x400x50 Millimeter groß. „Ihre vertikale Anordnung verhindert Flatterechos und Reflexionen. Selbst dann, wenn 120 Schüler gleichzeitig in der Mensa sind, besticht der Raum durch ein angenehmes Klangambiente.“ Die Folge: Die Nerven der Schüler bleiben geschont, sodass sie im Unterricht konzentrierter und aufnahmefähiger sind.

Absorber sind Herzstück der Baffeln
Herzstück der Baffeln sind sogenannte Absorber. Sie bestehen aus Mineralplatten mit sichtseitigem Akustikvlies und sind in einem geschlossenen und vernieteten Aluminiumrahmen eingebettet. Beide Komponenten – Metallrahmen und Absorber – lassen sich farblich frei gestalten. Freyer hat sich für klassisches Weiß entschieden (ähnlich RAL 9016). „Durch das Vlies mit der weißen Beschichtung wirkt die Oberfläche glatt und elegant“, sagt Knauf AMF-Gebietsverkaufsleiter Stefan Seehafer. „Die Baffeln vereinen Funktion mit zeitlos schlichter Ästhetik.“ Zum Einsatz kommen 42 weitere Baffeln deswegen auch im Obergeschoss der Ganztagsgrundschule, im Flur und im Gruppenraum.

Baffeln erfüllen DIN 18041 zur Hörsamkeit
Seehafer kennt das Problem, vor dem Architekt Freyer stand, übrigens nur zu gut: „In der modernen Architektur finden sich vor allem schallharte Materialien wie Glas und Beton wieder. Oftmals dient der Beton als Heiz- oder Kühlfläche, wodurch für akustische Zwecke nur sehr eingeschränkt Flächen zur Verfügung stehen.“ Sie reichten wie im Fall der Bremer Ganztagsgrundschule nicht aus, um den Raum auf eine akzeptable Nachhallzeit gemäß DIN 18041 (Hörsamkeit in kleinen bis mittelgroßen Räumen) einzustellen. „Baffeln sind eine von nur wenigen Möglichkeiten, um hier positiv eingreifen zu können.“ Denn sie vervielfachen die Akustikfläche und haben einen hohen Schallabsorptionsgrad.

Caddy Clips sorgen für mühelose Montage

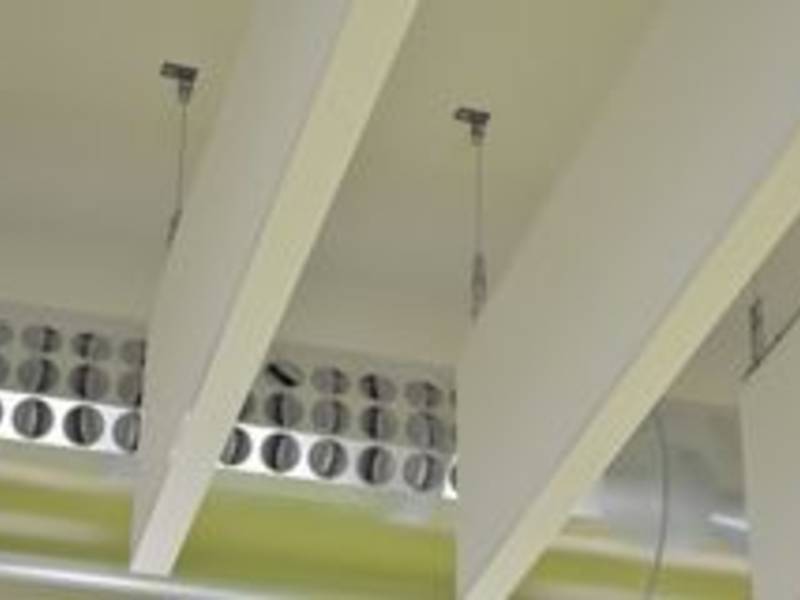

Die Montage der Baffeln erwies sich fast als Kinderspiel: Monteure brachten an der Decke abgehängte Tragschienen (T-Schienen) an. An ihnen ließen sich sogenannte Caddy Clips befestigen – das sind Druckverschlüsse aus Metall, die über Karabiner mit den beiden Laschen des Baffelrahmens verbunden sind. Mit wenigen Handgriffen war so sichergestellt, dass die Baffeln absolut sicher über den Köpfen der Kinder schweben. Sollte es brennen, ist zudem gewährleistet, dass sie kein Feuer fangen, denn die AMF Thermatex Baffeln gelten gemäß DIN EN 13501-1 als nicht brennbar.

Ein Zeichen für den Umweltschutz
Architekt Freyer setzte mit seiner Wahl auch ein Zeichen für Umweltschutz und Nachhaltigkeit: Die Mineralplatten bestehen aus den natürlichen Rohstoffen Steinwolle, Ton, Perlit und Stärke, die entweder aus Mais oder Kartoffeln gewonnen wird. Ihre Umweltverträglichkeit bestätigt auch der Blaue Engel – ein Umweltzeichen, das besonders umweltschonende Produkte auszeichnet.

Brand in der Silvesternacht 2013/2014 zerstörte Schule
Die Schule an der Fischerhuder Straße ist eine Ganztagsschule mit 300 Schülern, die sich seit 2010 im Wiederaufbau befindet. Die bereits 1911 erbaute Schule besteht aus zwei Gebäudekomplexen: einer ehemaligen Jungen- und Mädchenschule, die durch zwei Turnhallen miteinander verbunden sind.

Die große Katastrophe ereignete sich in der Silvesternacht 2013/2014: Eine Rakete setzte Baumaterial auf dem Schulhof in Brand. Die Flammen breiteten sich aus und vernichteten Klassenzimmer und Turnhalle; der Schaden betrug zwei Millionen Euro. Da auch das Dach der Grundschule stark beschädigt wurde, entschlossen sich das Unternehmen Immobilien Bremen und das zuständige Bildungsressort für eine Komplettsanierung. In diesem Rahmen entstand die neue Mensa, die seit April 2015 eröffnet ist und außerhalb der Schulzeiten auch für Theateraufführungen und Einschulungsfeiern zur Verfügung steht. Auch bei solchen geräuschintensiven Veranstaltungen ist die Akustik dank der AMF Thermatex Akustikbaffeln jetzt äußerst angenehm.
