Schutz vor Übersteuerungseffekten in hochdynamischen Messumgebungen
Narda Safety Test Solutions hat zum Dezember 2016 effiziente externe RF-Filter für seinen Handheld-Signalanalysator IDA 2 als neues Produkt auf den Markt gebracht. Die optional erhältlichen RF-Filter helfen den Anwendern, bei Messungen mit dem IDA 2 in hochdynamischen Messumgebungen insbesondere Außer- Band-Übersteuerungen zu vermeiden und die erforderliche Messempfindlichkeit sicher zu stellen.

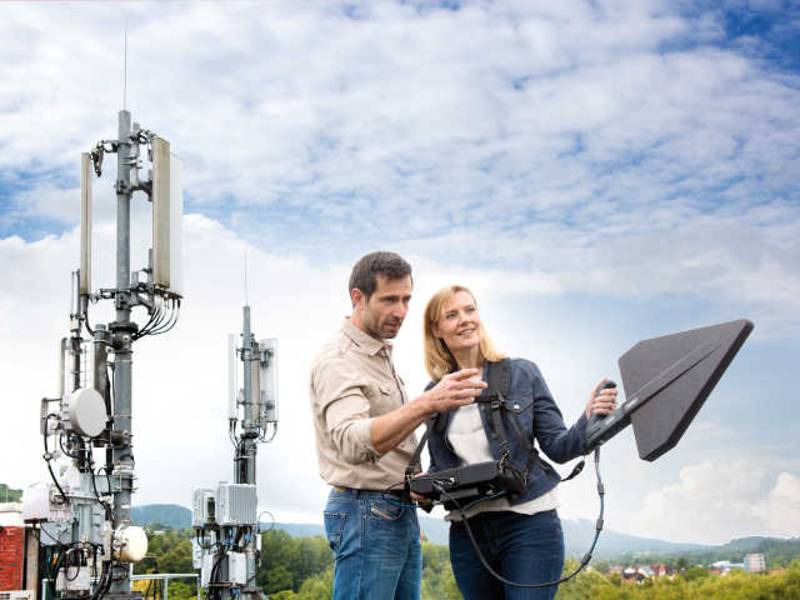

Mess-Situation mit dem Interference and Direction Analyzer IDA 2 mit externem RFFilter
Diese Effekte (in Rot gekennzeichnet) einer hohen Systemaussteuerung in modernen Analysatoren können mit den IDA 2 RF-Filtern von Narda Safety Test Solutions vermieden werden. (Abbildungen: Narda Safety Test Solutions GmbH)
Zu solchen Übersteuerungseffekten kann es kommen, wenn sehr schwache Funksignale unter dem Einfluss von starken gemessen werden müssen. Denn zur präzisen Erfassung eines relevanten Signals mit einer geringen Signalstärke ist eine hohe Messempfindlichkeit erforderlich. Diese kann jedoch angesichts der zugleich großen Signalstärke in benachbarten Frequenzbändern zur Übersteuerung des Analysators führen. Die neuen RF-Filter gewährleisten in solchen Fällen die bandselektive Erhaltung der Messempfindlichkeit. Es stehen hierzu verschiedene Filter für die unterschiedlichen Frequenzbereiche zur Verfügung: vom Rundfunk- über den Flugfunk- bis zum Mobilfunkbereich. Das jeweilige RF-Filter lässt sich mit Hilfe eines zusätzlichen RF-Kabels und Klett-Klebebands einfach am Interference and Direction Analyzer IDA 2 befestigen.
Ein ganz besonderes Augenmerk lag bei der Gesamtdimensionierung der RF-Filter auf einem optimalen Ausgleich zwischen den erforderlichen Frequenzbereichen und der notwendigen Filter-Steilheit einerseits sowie geringer Baugröße, annehmbarem Gewicht und letztlich optimalen Kosten für den Kunden andererseits.
Neben dem IDA 2 kommen die neuen RF-Filter durch deren N-Anschlüsse auch für den Narda Rackmount Analyzer NRA, für viele andere Signal-/Spektrumanalysatoren und für Laboranwendungen in Frage.
